Sharing printer Di Cisco Packet Tracer
Hae kawan....
Kali ini kita akan melakukan konfigurasi sharing printer dicisco packet tracer.
Sharing Printer adalah menghubungkan beberapa PC ke suatu Printer yang bertujuan untuk mempermudah kinerja user. Fungsi dari sharing printer juga menghubungkan beberapa PC ke suatu printer. Kali ini kita setting sharing printer tetapi berbeda network antara PC dan printer. Jadi kita membutuhkan sebuah router.
Sebelum kita konfigurasi kita perlu menyapkan :
Untuk prakter di packet tracer kali ini kita menggunakan 2 PC, 1 Swtch, 1 Router, dan 1 Printer. Langsung saja kita ke langkah konfigurasinya:
1. Buka terlebih dahulu packet tracernya.

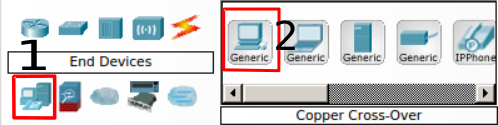

2. Tambahkan 2 PC dari menu "End Device" pilih PC dan letakkan di lembar kerja packet tracer.
3. Tambahkan 1 printer dari menu "End Device" pilih printer dan letakkan di lembar kerja packet tracer.
4. Setelah itu tambahkan 2 switch dari menu "switches" pilih switch 2950-24.
5. Setelah itu tambahkan router dari menu "routers" pilih router 1841.
6. Kemudian hubungkan semua perangkat dengan kabel yang ada pada menu "connections"
9. Kemudian berikan ip address untuk semua PC dan Printer.
Jika saat dicek sudah muncul seperti diatas (Reply from ...) berarti sudah benar. Dalam setting IP address pada PC dan Print harus diberi Gateway untuk bisa terhubung ke jaringan yang lain. Dan pada saat setting ip route harus menggunakan network dari masing-masing IP LAN
Itu tadi konfigurasi tentang sharing printer di packet tracer . Selamat mencoba dan semoga berhasil.
Kali ini kita akan melakukan konfigurasi sharing printer dicisco packet tracer.
Sharing Printer adalah menghubungkan beberapa PC ke suatu Printer yang bertujuan untuk mempermudah kinerja user. Fungsi dari sharing printer juga menghubungkan beberapa PC ke suatu printer. Kali ini kita setting sharing printer tetapi berbeda network antara PC dan printer. Jadi kita membutuhkan sebuah router.
Sebelum kita konfigurasi kita perlu menyapkan :
- cisco packet tracer
- laptop / PC
Untuk prakter di packet tracer kali ini kita menggunakan 2 PC, 1 Swtch, 1 Router, dan 1 Printer. Langsung saja kita ke langkah konfigurasinya:
1. Buka terlebih dahulu packet tracernya.
2. Tambahkan 2 PC dari menu "End Device" pilih PC dan letakkan di lembar kerja packet tracer.
4. Setelah itu tambahkan 2 switch dari menu "switches" pilih switch 2950-24.
5. Setelah itu tambahkan router dari menu "routers" pilih router 1841.
6. Kemudian hubungkan semua perangkat dengan kabel yang ada pada menu "connections"
- PC dengan Switch. Menggunakan kabel straight(garis warna hitam).
- Switch dengan Router. Menggunakan kabel straight(garis warna hitam).
- Printer dengan Router. Menggunakan kabel cross-over (garis hitam putus-putus).
- Untuk LAN 1 klik router > pilh menu config > pilih fastethernet0/0 > centang pada port status (on) > lalu isikan ip address nya.
- Untuk LAN 1 klik router > pilh menu config > pilih fastethernet0/1 > centang pada port status (on) > lalu isikan ip address nya.
9. Kemudian berikan ip address untuk semua PC dan Printer.
- PC0
- PC1
- Printer
Jika saat dicek sudah muncul seperti diatas (Reply from ...) berarti sudah benar. Dalam setting IP address pada PC dan Print harus diberi Gateway untuk bisa terhubung ke jaringan yang lain. Dan pada saat setting ip route harus menggunakan network dari masing-masing IP LAN
Itu tadi konfigurasi tentang sharing printer di packet tracer . Selamat mencoba dan semoga berhasil.
